红丹醇酸防锈底漆
- 品牌：PAD
- 型号：JPC0684
- 涂料类型：醇酸涂料
- 最小起定量：100Kg
- 发货时间：确定样板后3天
- 打样时间：收到样板后3天
- 包装规则：25Kg
红丹醇酸防锈底漆 红丹防锈漆 红丹醇酸防锈漆
编号：JPC0684
红丹醇酸防锈底漆产品概述
JPC0684是一种庞大化工生产的含有红丹的醇酸防锈底漆。
红丹醇酸防锈底漆推荐用途
作为合适的醇酸漆配套的防锈底漆，可用于铝材和钢结构。耐干温达120℃。
红丹醇酸防锈底漆膜厚与涂布率

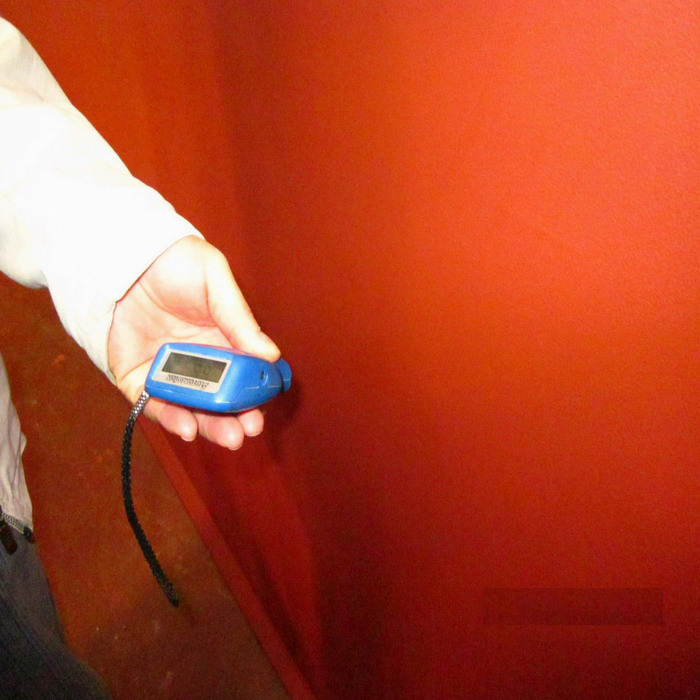

| 干膜厚度（微米） |
40 |
| 湿膜厚度（微米） |
85 |
| 理论涂布率（米2/升） |
12.3 |
红丹醇酸防锈底漆物理特性
| 颜色 |
红色 |
| 体积固体份（%）* |
49±2 |
| 闪点 |
36℃±2（闭杯） |
| 光泽 |
平光 |
| 柔韧性 |
好 |
*按照ISO3233：1998（E）标准测定
红丹醇酸防锈底漆表面处理
所有表面必须清洁、干燥且无污染物，应按照ISO8504进行评估和处理
*涂有车间底漆的钢材：
清洁、干燥、完好的经认可的车间底漆。
*裸钢：
清洁度：喷砂处理至Sa2.5级(ISO8501-1：1988)，动力工具清理至St2级(ISO8501-1：1988)以上也可接受，但取决于所处环境。
*其它表面：
该产品可用于其它底材。请咨询庞大化工公司代表。
红丹醇酸防锈底漆施工条件
底材温度应至少高于空气露点温度3℃（温度和相对湿度应在底材附近测量）。通常需要良好的通风，以确保油漆正常干燥。
红丹醇酸防锈底漆施工方法
喷涂 采用无气喷涂或有气喷涂。
刷涂 建议在预涂和小面积涂装时采用，应注意达到规定的干膜厚度。
辊涂 可以采用，但不建议用于施工第一道底漆，辊涂时必须使用足够的油漆，以达到规定的干膜厚度。
红丹醇酸防锈底漆施工参数
稀释剂/清洗剂 PAD牌醇酸漆稀释剂JPCX01
无气喷涂的指导性数据
喷嘴压力 15兆帕（150千克力/厘米2，2100磅/英寸2）
喷嘴孔径 0.38-0.53毫米(0.015-0.021英寸)
喷幅 40-80度
过滤器 确保滤网清洁
红丹醇酸防锈底漆干燥时间
通风状况、温度、漆膜厚度、涂层道数等因素均会相应影响干燥时间，下表所列典型数据基于下列条件：
通风良好（室外或空气自然流通），典型膜厚，在惰性底材上的单道涂层。
| 底材温度 |
5℃ |
10℃ |
23℃ |
40℃ |
| 表干 |
4小时 |
3.5小时 |
2.5小时 |
1小时 |
| 硬干 |
28小时 |
22小时 |
6小时 |
4小时 |
| 最短覆涂间隔 |
28小时 |
22小时 |
6小时 |
4小时 |
*上述数据仅供指导，实际干燥时间/覆涂前的时间间隔可长可短，取决于漆膜厚度、通风状况、湿度、下层油漆、提前装卸需求和机械强度等。
红丹醇酸防锈底漆典型油漆配套
JPC0684 2×40微米 （干膜厚度）
JPC0415 2×40微米 (干膜厚度）
根据具体情况可以制定其它配套。
红丹醇酸防锈底漆贮存
必须按照国家规定贮存。贮存环境应干燥、阴凉、通风良好，避免高温，远离火源。包装容器须保持密闭。
红丹醇酸防锈底漆装卸
小心装卸。使用前搅拌均匀。
红丹醇酸防锈底漆包装规格
4升，20升
根据当地需要，可能有不同的包装规格。
红丹醇酸防锈底漆健康和安全
请注意包装容器上的警告标识。在通风良好的环境下使用。不要吸入漆雾，避免皮肤接触。油漆溅在皮肤上要立即用合适的清洗剂、肥皂和水冲洗。溅入眼睛要用水充分冲洗，并立即就医治疗。
红丹醇酸防锈底漆声明
本产品说明书中提供的信息完全基于我们在实验室和实践中所获得的认识。但由于产品的使用通常都是在我们控制范围之外，所以我们只给予产品本身质量的保证。我们保留不预先通知而修改该说明书的权利。
