无机富锌底漆

无机富锌底漆 无机硅酸锌底漆 耐高温镀锌板漆

编号：XH42716

无机富锌底漆产品组成：

由烷基硅酸酯、锌粉、颜料、添加剂和醇类溶剂等组成的双组份防锈底漆。


无机富锌底漆产品用途：

适有于港口机械、重型机械、石油开采和矿井设备、船舶水线以上船壳和甲板、桥梁、埋地管道、煤气柜外壁等钢铁结构的重防腐涂装体系作防锈底漆，也可作车间预涂底漆用。


无机富锌底漆产品特征：

*漆膜中含有大量的金属锌粉，具有阴极保护作用。

*漆膜具有优异的防锈性和耐久性。

*具有优异的低温固化性、附着性和耐冲击性。

*具有优异的耐磨性和中等的柔韧性。

*具的广泛的耐油性和耐溶剂性能。

*干性快，只需很短的时间即能搬运、堆放和涂装后道油漆。

*能与大部份高性能防锈漆和面漆配套使用。

*具有优异的耐热性，漆膜可经受400℃的高温。

*具有优异的焊接性能和切割性能，焊接切割时烧损面积小。

无机富锌底漆技术参数：

覆涂间隔时间：

*最长无限制，但在覆涂前必须清除锌盐

无机富锌底漆建议涂装道数：

无气喷涂一道，干膜厚度达50µm。


无机富锌底漆后道配套用漆：

XH60系列丙烯酸聚氨酯面漆、XH61系列聚氨酯汽车面漆、XH68系列高耐候汽车面漆、XH42系列双组份环氧底漆、环氧煤沥青、XH43系列氯化橡胶面漆、XH46系列高氯化聚乙烯面漆。但不能与油性醇酸、聚酯类油漆配套使用;

无机富锌底漆表面处理：

*有氧化皮钢材：喷砂处理至Sa2.5级，表面粗糙度30～75µm或采用酸洗。

*除尽全部的氧化皮、铁锈并进行彻底的中和、水洗和钝化。

*除锈前须除尽表面的油污、焊接飞溅物并打磨焊缝和尖角。

*本产品不推荐用于手工除锈的钢铁两面，但除锈良好达到St3级的小面修补除外。

*1.涂有富锌底漆的漆膜表面，如漆膜表面受到机械损伤，已损坏到富锌底漆并出现局部锈蚀的部位，应采用局部喷砂除锈至Sa2.5或采    用弹性砂轮片打磨至St3级，才能进行富锌底漆的局部修补。
 2.如旧漆膜完好无损，只是漆膜粉化或受机械损伤，只要将膜用砂纸找毛并除尽漆膜表面的油污和杂质直接涂装中间层漆或面漆即可。
 3.如旧漆膜使用年限久远。已全面失效，则应喷砂处理至Sa2.5级，才能进行富锌底漆的涂装。

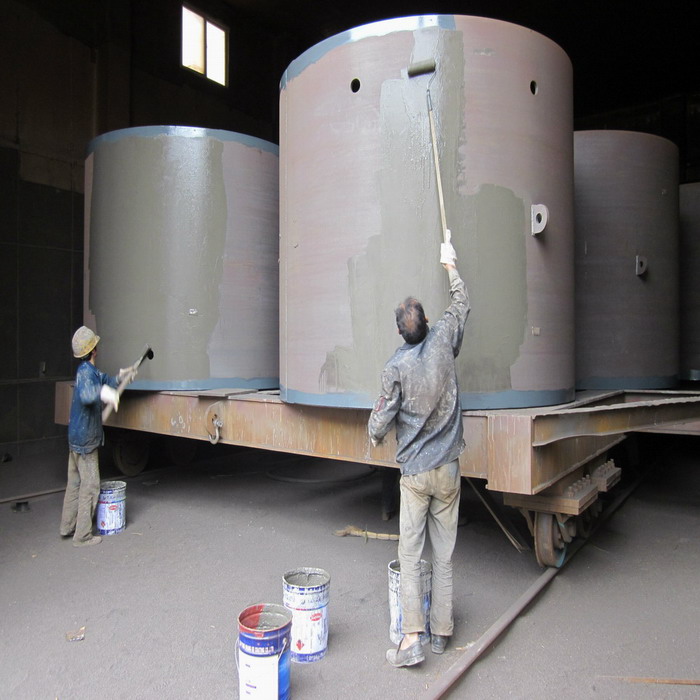

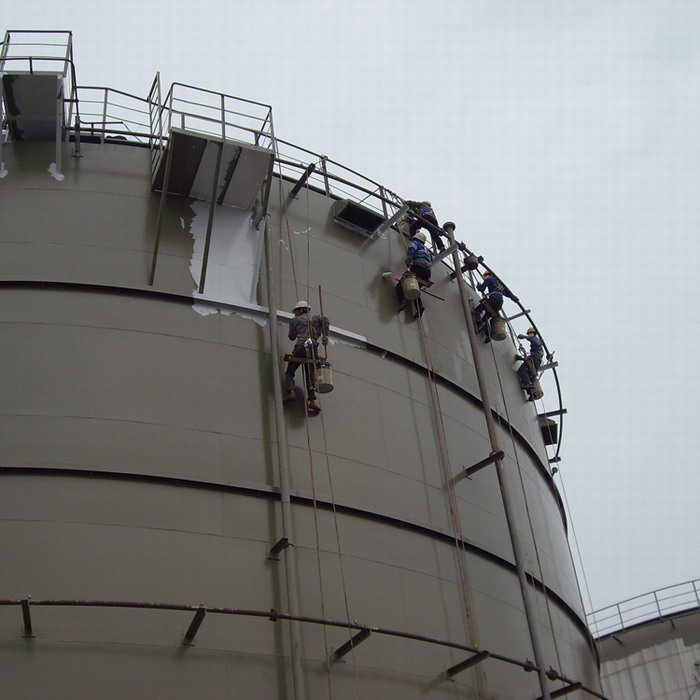

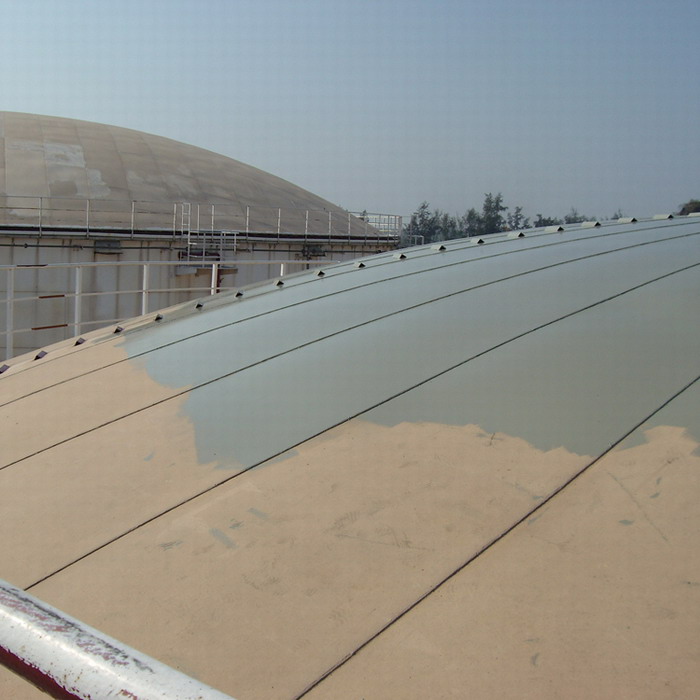

无机富锌底漆涂装方法：

无机富锌底漆施工注意事项：

1、施工时要注意通风、排气、远离火种、带口罩和手套等防护用品。

2、按固化比混合后，并根据温度变化调节稀释剂的用量充分搅匀，再用120目铜丝筛网过滤后使用。

3、底材温度须高于露点以上3℃。

4、环境温度应控制在5-35℃，相对湿度不得大于85%，如有条件最好选择室内涂装，以便更能保证涂装外观质量。

无机富锌底漆安全措施：

▲■详细解释参见《涂料使用指南》之《安全卫生标记》。


*更多安全卫生请参见《涂料使用指南》之《安全卫生注意事项》。


无机富锌底漆包装：

甲组份（基料）大桶装20Kg； 乙组份（固化剂）小桶装10Kg。


无机富锌底漆储藏：

密封存放于通风、阴凉、干燥处，远离火种，贮存期限 6 个月。


无机富锌底漆备注：

为正确使用本公司产品，请阅读本公司编写的《涂料使用指南》。


无机富锌底漆说明：

以上本产品的资料及数据是根据我们的严格试验和实际使用中的经验积累而得，数据诚信可靠，可作为施工参考。鉴于施工条件的多变性，我公司只保证油漆本身的质量。
