联系我们
- 全国服务热线:0769-81661877
- 服务电话:0769-8166 1877
- 0769-8166 1077
- 公司传真:0769-8166 1977
- 邮箱:marketing@padchemistry.com
- 公司邮编:523850
- 公司地址:广东省东莞市长安镇新安社区横增路1号网商中心802室
环氧富锌底漆 环氧富锌防锈漆 重防腐环氧富锌漆
编号:JH0682
环氧富锌底漆产品概述:
本底漆是一种双组份环氧富锌底漆,可形成坚固的漆膜。该产品具有很好的阴极保护作用,具优异的附着力和防锈性能。
环氧富锌底漆推荐用途:
推荐与高性能油漆配套用于防护要求高的机械设备、桥梁、石化厂、电厂、海港码头及海上平台等耐腐蚀要求高的钢铁设备的长效重防腐。
环氧富锌底漆膜厚与涂布率:
干膜厚度(微米) | 50 |
湿膜厚度(微米) | 100 |
理论涂布率(米2/升) | 10.0 |
理论涂布率(米2/公斤) | 5.0 |
环氧富锌底漆物理特性:
颜色 |
灰色 |
体积固体份(%)* |
50±1 |
闪点 |
25℃±2(闭杯) |
光泽 |
平光 |
柔韧性 |
好 |
与阴极保护的配套性 |
很好 |
*按照ISO3233:1998(E)标准测定
环氧富锌底漆表面处理:
产品直接用于经处理至Sa2.5级或St3级的钢铁表面。
环氧富锌底漆施工条件:
*施工温度0℃以上,施工湿度不大于85%,底材表面温度应高于露点3度以上;
*产品使用前必须充分搅拌均匀,使用过程中需经常搅拌防止沉淀;
*雨、雪、风沙较大等恶劣天气,不能进行户外涂装。
环氧富锌底漆施工方法:
喷涂 采用无气喷涂或有气喷涂。
刷涂 建议在预涂和小面积涂装时采用,但必须达到规定的干膜厚度。
环氧富锌底漆干燥时间:
通风状况、温度、漆膜厚度、涂层道数等因素均会相应影响干燥时间,下表所列典型数据基于下列条件:
*通风良好(室外或空气自然流通),典型膜厚,在惰性底材上的单道涂层。
底材温度 |
5℃ |
10℃ |
23℃ |
35℃ |
表干 |
60分钟 |
40分钟 |
30分钟 |
15分钟 |
硬干 |
3.5小时 |
2.5小时 |
2小时 |
1.0小时 |
固化 |
10天 |
7天 |
5天 |
2天 |
最短覆涂间隔1 |
7小时 |
5小时 |
3小时 |
2小时 |
1所建议的覆涂时间间隔通常规定为覆涂在含锌环氧涂料上的数据。
*上述数据仅供指导,实际干燥时间/覆涂前的时间间隔可长可短,取决于漆膜厚度、通风状况、湿度、下层油漆、提前装卸需求和机械强度等等。
环氧富锌底漆典型油漆配套:
*JH0682 1×25-90微米 (干膜厚度)
*后涂涂层的选择,中间漆:环氧漆。
*面漆:聚氨酯漆、丙烯酸漆或乙烯漆。
根据具体情况可以制定其它配套。
环氧富锌底漆贮存、装卸:
必须按照国家规定贮存。贮存环境应干燥、阴凉、通风良好,避免高温,远离火源。
小心装卸。使用前搅拌均匀。施工时不断搅拌可防止重质锌粉颜料沉淀。
环氧富锌底漆包装规格:
A组份(基料)25Kg,B组份(固化剂)3.5Kg
根据当地需要,可能有不同的包装规格。
环氧富锌底漆健康和安全:
请注意包装容器上的警告标识。在通风良好的环境下使用。油漆溅在皮肤上要立即用合适的清洗剂、肥皂和水冲洗。溅入眼睛要用水充分冲洗,并立即就医治疗。

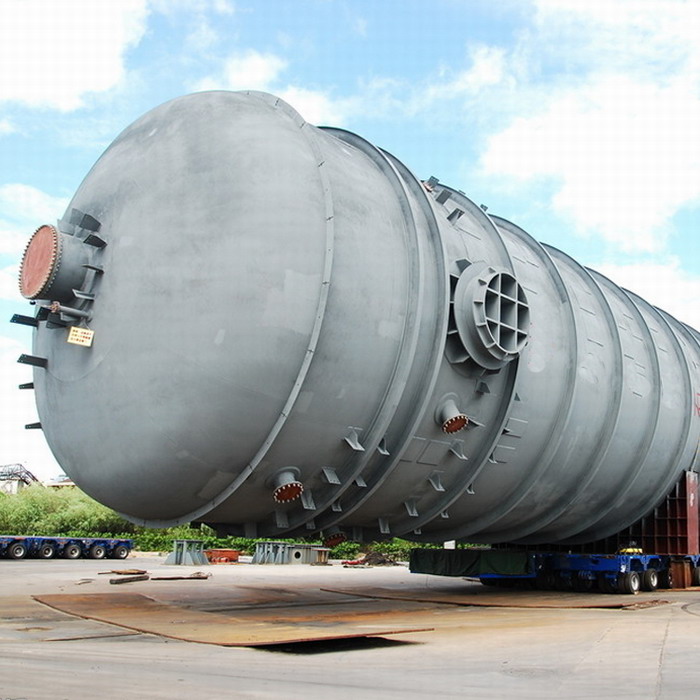

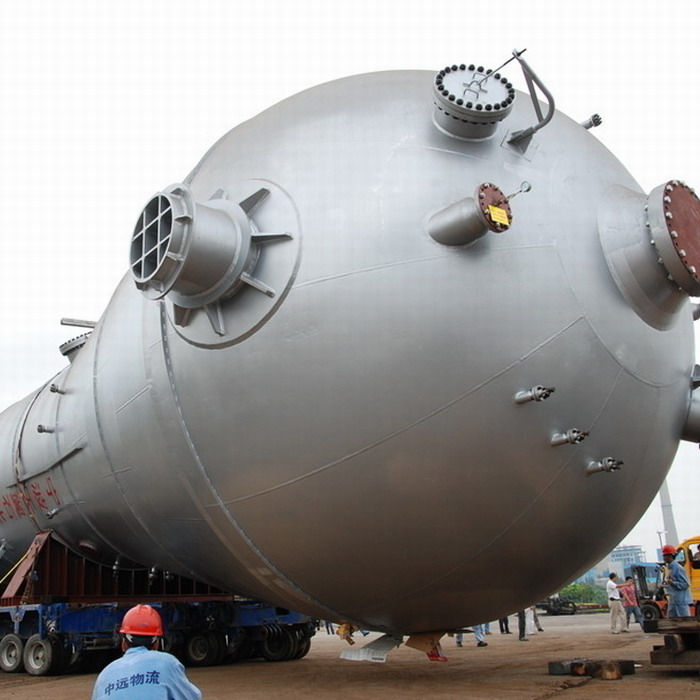

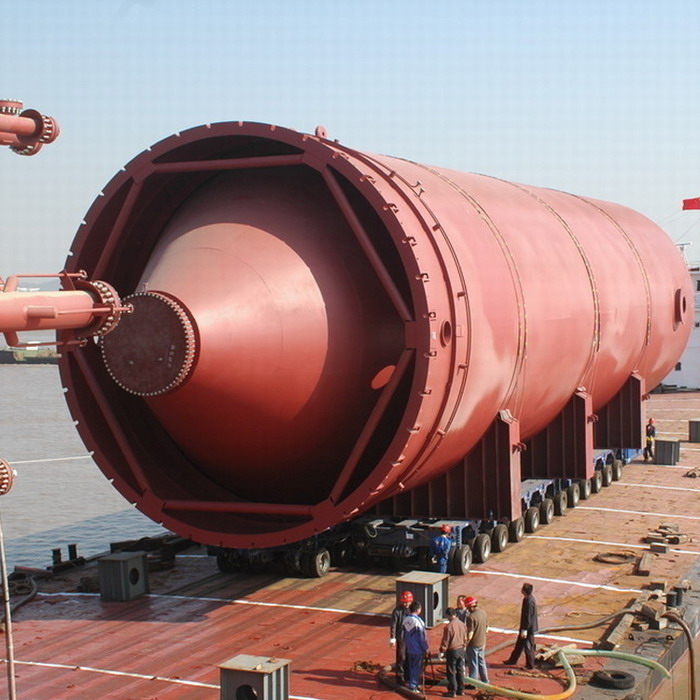

环氧富锌底漆的使用范围如下:
环氧富锌底漆一般使用于管道、储油罐、气罐、石油气管道、水下及水面构件、车辆、埋地构件及管道、钢结构防腐等一切金属件的防腐涂装。
