聚氨酯漆干燥及涂装上的注意点
时间：2014年11月06日信息来源：本站原创 点击：次
聚氨酯漆干燥及涂装上的注意点
㈠ 干燥性

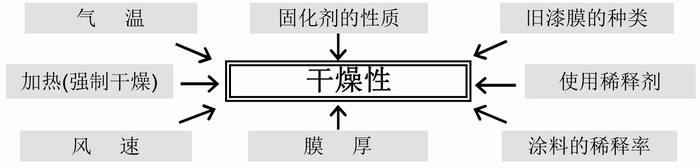

聚氨酯漆的干燥性与下列因素有关
| 涂料 |
改性环氧酯底漆 |
高固体份聚氨酯面漆 |
快干聚氨酯面漆 |
| 温度 |
20℃ |
60℃ |
20℃ |
60℃ |
20℃ |
60℃ |
| 不粘尘 |
10分钟 |
—— |
40分钟 |
—— |
20分钟 |
—— |
| 指触干 |
30分钟 |
—— |
2小时 |
—— |
1小时 |
—— |
| 可装配时间 |
—— |
—— |
—— |
—— |
8小时以上 |
30分钟 |
| 可粘胶带时间 |
24小时 |
1小时 |
24小时 |
60分钟 |
8小时以上 |
40分钟 |
| 可抛光最短时间 |
—— |
—— |
96小时以上 |
2小时以上 |
48小时以上 |
40分钟以上 |
| 放置室外的适当时间 |
复合涂膜常温(20℃)96小时以上,或70℃烘30分钟以上后常温放置8小时以上 |
※烘烤后,车体均需冷却到常温后方可进行诸如装配、粘胶带、抛光等
㈢关于漆膜起皱
在使用象双组份聚氨酯漆涂料时,有时漆膜会起皱(咬底)，其既有旧涂膜的影响，也有重涂时间间隔的影响。
1、为防止起皱
①应仔细观察旧涂膜及底材和状态，如果是属于容易产生起皱的状态时……
②尽量减少稀释剂渗透到旧涂膜或底表面中。
2、发生起皱时
①轻微起皱：用抛光膏进行研磨处理
②中度起皱：先充分干燥(50℃×60分钟以上),然后用600#砂纸研磨,再用粘度稍高的涂料进行喷雾状涂装
③严重起皱：先充分干燥(50℃×60分钟以上),然后用600#砂纸研磨,再用黄色底漆作中涂进行封闭再涂面漆。根据起皱状态，有时可采用先剥离旧漆膜再进行涂装的方法
3、关于聚氨酯类涂膜的重涂
一旦有必要对聚氨酯类涂膜进行重涂时，应在下列不出现起皱的时间带内涂装，并用50～60℃× 60～90分强制干燥。一次重涂不可太厚，应间隔一段时薄薄地重涂一次。
| 温度 |
10℃ |
20℃ |
30℃ |
| 不起皱的时间带 |
8小时以内 |
4小时以内 |
2小时以内 |
4、减少稀释剂浸透的涂装技术
| 粘度 |
高 |
| 气压 |
高 |
| 吐出量 |
少 |
| 喷涂距离 |
远 |
| 走枪速度 |
快 |
| 涂装间隔时间 |
适当 |
本文关键词：聚氨酯漆的干燥 防止聚氨酯漆漆膜起皱
相关文章推荐：锤纹漆喷涂的灰尘对策和修补方法
(作者：admin 编辑：admin)
